产品描述 Product Description

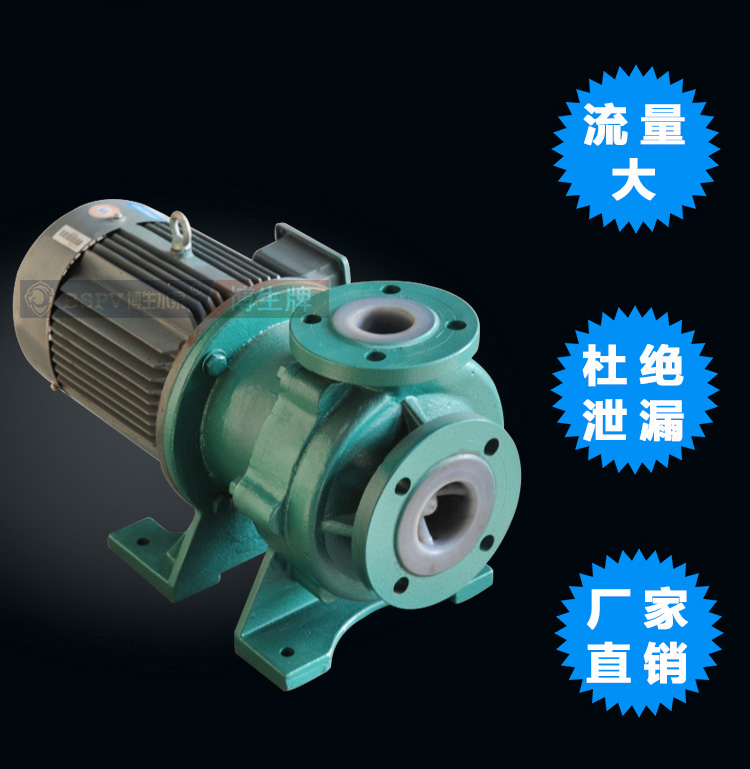

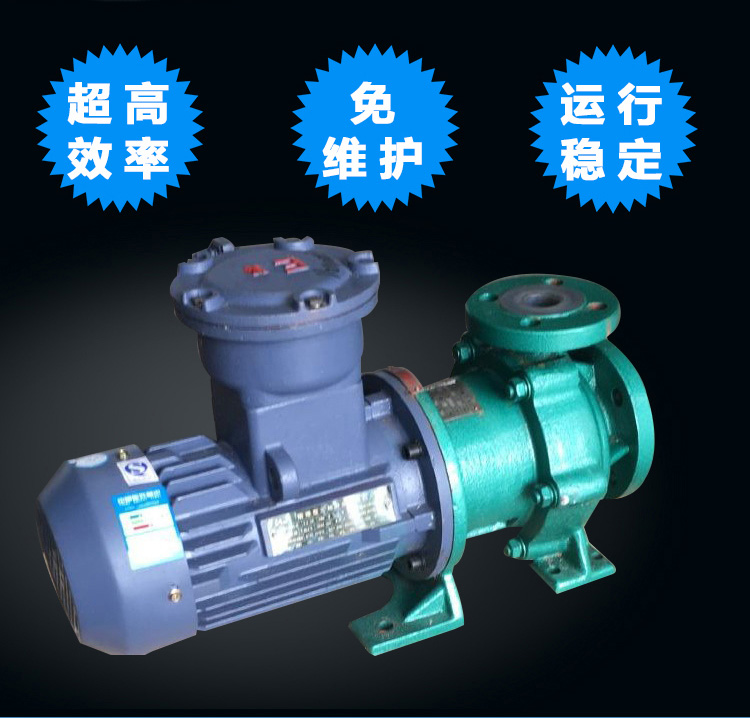

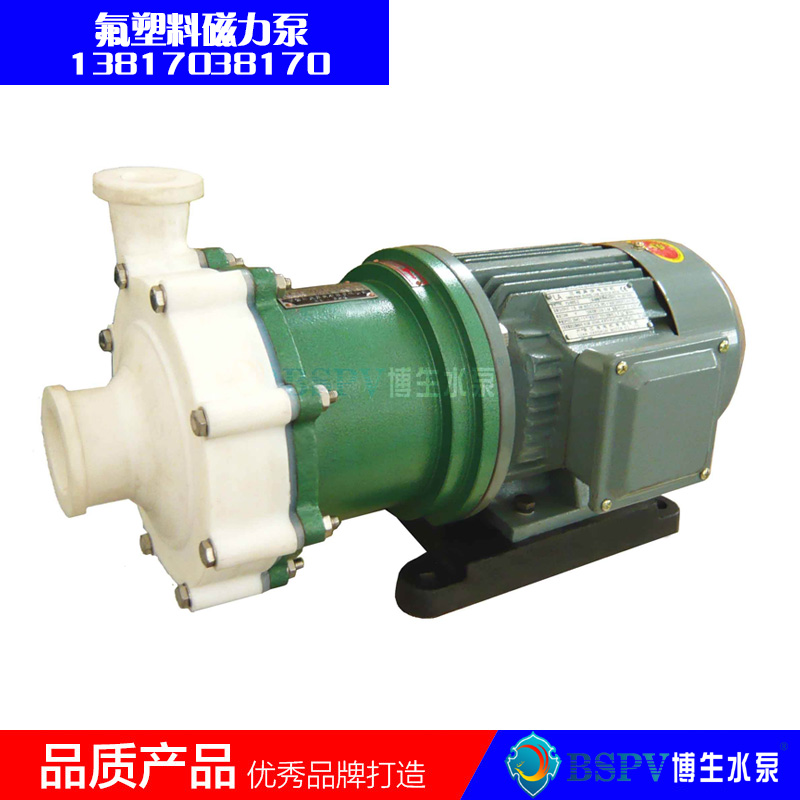

产品概述
CQB-F型耐腐蚀氟塑料磁力泵(衬氟磁力泵)采用磁力耦合传动，不存在动密封点，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象。其过流部件采用氟塑料工业陶瓷制成，具有优异的耐腐性及密封性，不老化、无毒素分解等优点。CQB-F型衬氟磁力泵泵体采用铸铁，过流部件为氟塑料（FEP、PTFE、ETFE、PVDF、氟塑料合金）材质的磁力驱动泵，又称为衬氟磁力泵，氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质。

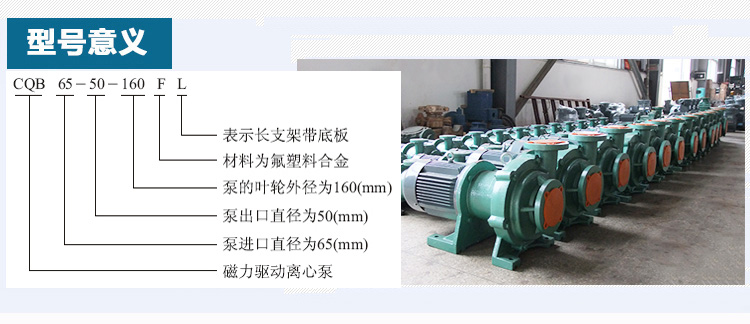

型号意义

3产品用途
CQB-F型衬氟磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

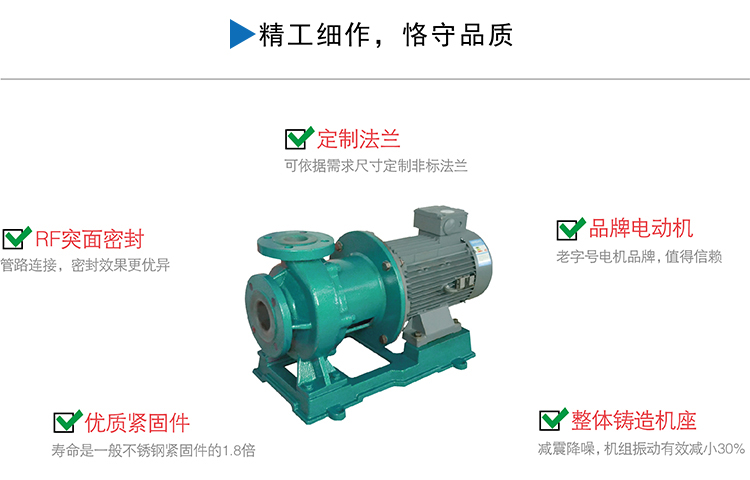

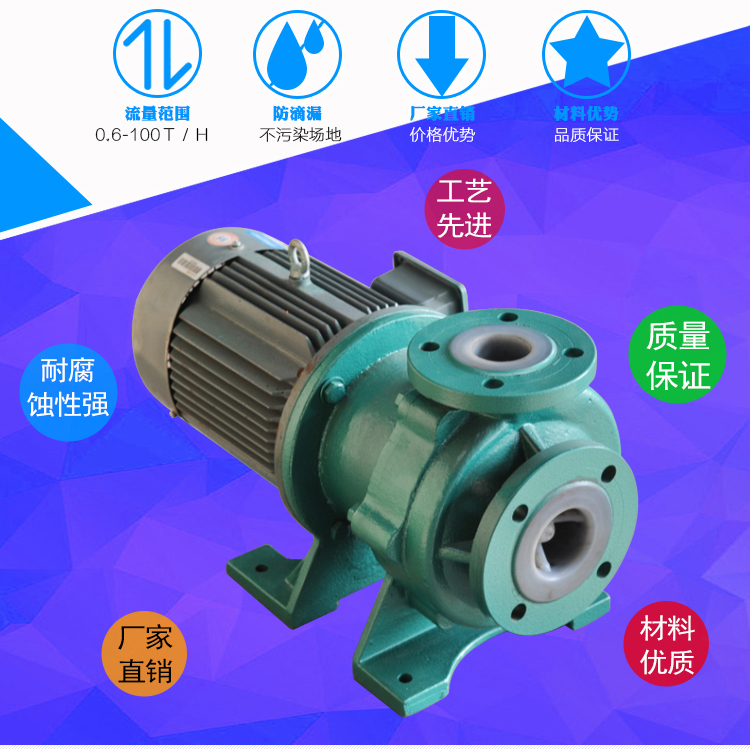

4主要特点
CQB-F型耐腐蚀氟塑料磁力泵(衬氟磁力泵)泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀"塑料王"(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
分类：目前国内厂家生产的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用"氟塑料合金"制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。

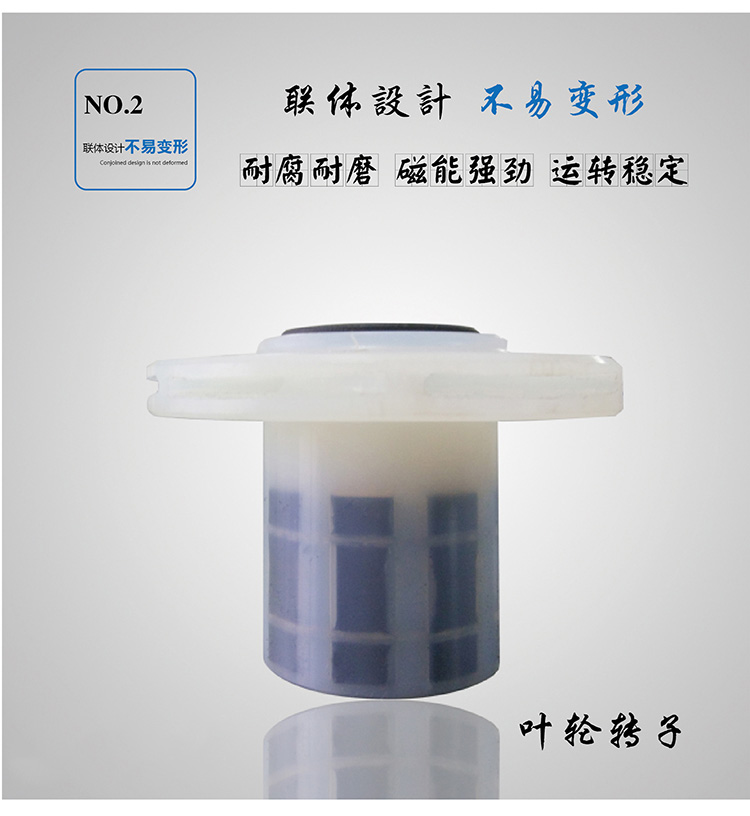

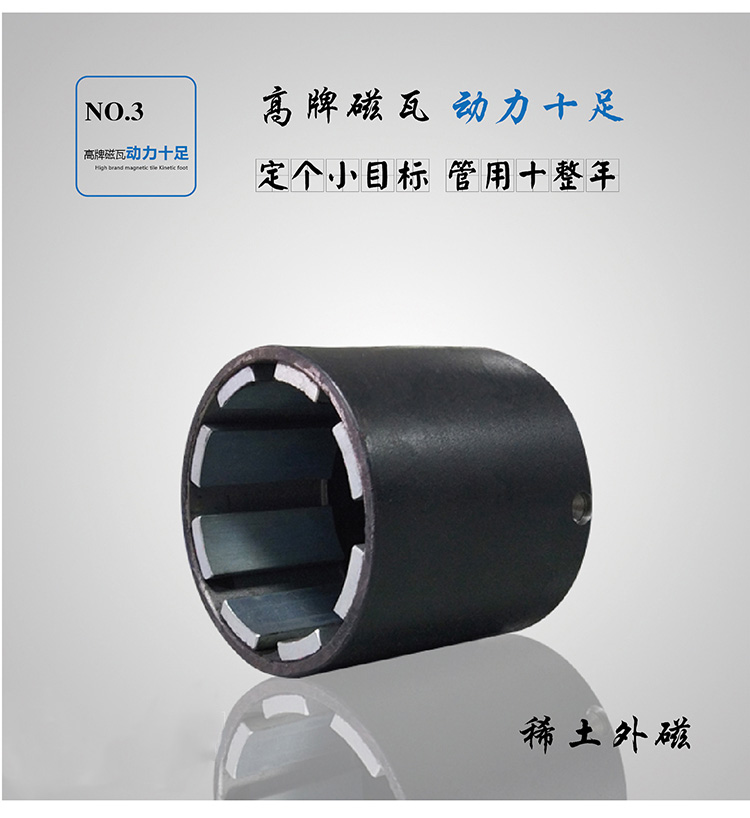

5工作原理
CQB-F型耐腐蚀氟塑料磁力泵(简称衬氟磁力泵)是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造"无泄漏车间"、 "无泄漏工厂，实现安全、文明生产的理想用泵。
6结构图

1	进口法兰	2	泵体衬套	3	静环	4	动环
5	叶轮、内磁钢总成			6	密封圈	7	轴承
8	泵轴	9	外磁钢总成	10	止推环	11	隔离套
12	联接架	13	电机

技术参数

序号	规格型号	流量	扬程	汽蚀余量	口径 (mm)		电机功率	重量 (kg)
		(m3/h)	(m)	(m)	进口	出口
1	CQB16-12-50F	0.3	2.5	9	16	12	25w	5
		0.6	2
		0.9	1.8
2	CQB15-15-65F	0.6	3.5	6	15	15	180w	7
		0.8	3.2
		1	3.5
3	CQB20-15-75F	1.3	7.4	6	20	15	180w	8
		1.6	7
		2	6
4	CQB25-20-100F	2.1	11	6	25	20	370w	12
		2.5	10.5
		2.9	10
5	CQB32-20-110F	3	14	6	32	20	550w	18
		5.5	13
		6	10
6	CQB32-20-125F	2	22	6	32	20	1.1kw	30
		3.2	20
		4	17
7	CQB32-20-160F	2	34	6	32	20	2.2kw	45
		3.2	32
		4	28
8	CQB40-40-100F	3.5	12	5	40	40	550w	20
		6	11
		6.8	9
9	CQB40-40-125F	3.5	20	3.7	40	40	1.1kw	40
		6.5	18
		7.8	14
10	CQB40-25-120F	3.8	17	3.5	40	25	750w	35
		6.3	15
		7.8	13
11	CQB40-25-160F	3.8	34	3.5	40	25	3kw	60
		6.3	32
		7.8	25
12	CQB50-32-125F	7.5	22	3.5	50	32	1.5kw	45
		12	20
		15	18.5
13	CQB50-32-160F	6	34	5	50	32	4kw	70
		12.5	32
		15	25
14	CQB65-50-150F	15	27	4	65	50	4kw	100
		20	25
		25	23
15	CQB65-50-160F	13	34	4	65	50	4kw	100
		17.5	32
		20	30
16	CQB65-50-180F	5	41	4	65	50	5.5kw	120
		8	38
		10	37
17	CQB50-32-125FL	7.5	22	3.5	50	32	2.2kw	90
		12.5	20
		15	18.5
18	CQB50-32-160FL	7.5	34	3.5	50	32	4kw	128
		12.5	32
		15	30
19	CQB50-32-200FL	7.5	53	3.5	50	32	7.5kw	210
		12.5	50
		15	48
20	CQB65-40-200FL	15	53	4	65	40	11kw	180
		25	50
		30	47
21	CQB80-65-125F	30	22	4	80	65	7.5kw	180
		50	20
		60	18.5
22	CQB80-65-160FL	30	34	4	80	65	11kw	180
		50	32
		60	29
23	CQB80-50-200FL	30	53	4	80	50	18.5kw	250
		50	50
		60	47
24	CQB100-80-160FL	60	35	5	100	80	18.5kw	300
		100	32
		120	28

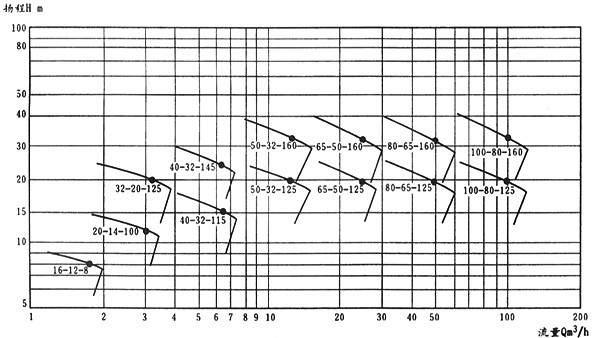

性能曲线图

安装使用与维护
1、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
2、CQB-F型衬氟磁力泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
3、CQB-F型氟塑料磁力泵应水平安装，不宜竖立，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
4、检查CQB-F型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、当抽吸液面高于CQB-F型氟塑料磁力泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
6、CQB-F2型衬氟磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

友情提醒：

一、①CQB-F型氟塑料磁力泵产品名称 ②CQB-F型氟塑料磁力泵型号 ③CQB-F型氟塑料磁力泵规格口径 ④CQB-F型氟塑料磁力泵工作扬程 ⑤CQB-F型氟塑料磁力泵水泵材质 ⑥CQB-F型氟塑料磁力泵连接方式 ⑦CQB-F型氟塑料磁力泵工作流量 ⑧CQB-F型氟塑料磁力泵工作温度 ⑨CQB-F型氟塑料磁力泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
