产品描述 Product Description

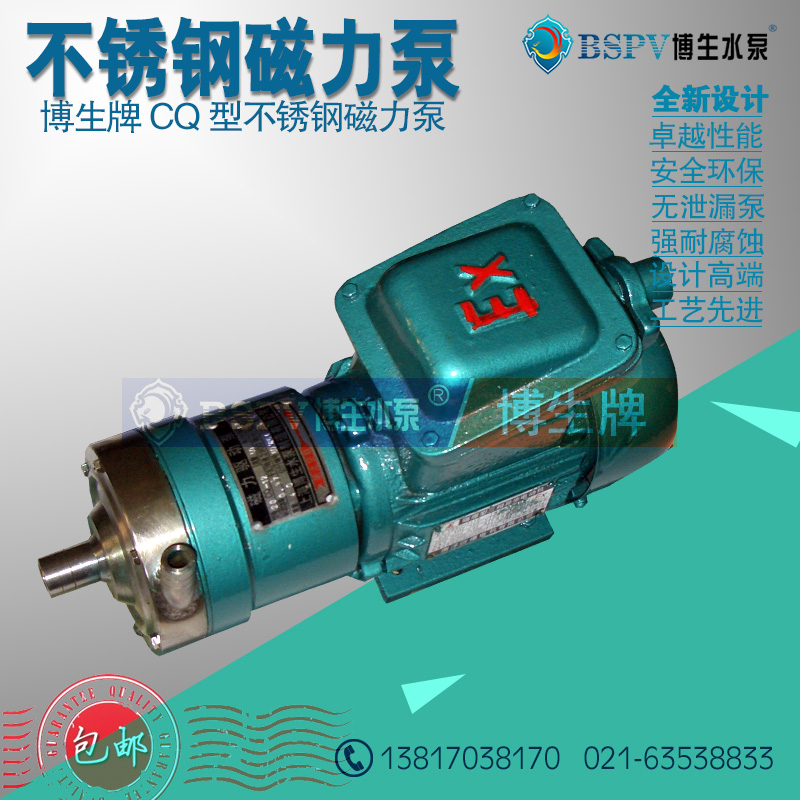

CQ耐腐蚀不锈钢磁力泵通常由电动机，磁力偶合器和不锈钢泵头组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了水泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。

产品介绍：
上海博生水泵制造有限公司生产的不锈钢磁力泵耐高温不锈钢磁力泵上海磁力泵厂家（简称磁力泵），CQG型耐高温磁力驱动泵（耐温≤250℃）（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理、工艺先进，具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。

博生牌磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

性能参数：

型号	口径		流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口(mm)	出口(mm)	流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
14CQ-5	14	10	1.2	5	0.12	220/380	不锈钢
16CQ-8	16	12	1.8	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	5.4	15	1.1	380
32CQ-15	32	25	6.5	15	1.1	380
32CQ-25	32	25	4.8	25	1.1	380
40CQ-20	40	32	10	20	2.2	380
40CQ-32	40	32	11.5	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	25	32	7.5	380
80CQ-32	80	65	50	32	11	380
50CQ-50	80	65	50	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆电机

不锈钢磁力泵安装和使用
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
使用注意事项
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时，应更换轴承和轴向动环。　　　

材料耐腐蚀性能（供参考）

介质名称	浓度 %	聚丙烯		浓度 %	ABC
介质名称	浓度 %	25℃	50℃	浓度 %	20℃	60℃
硫酸	60	√			√	×
硝酸	25	√			√	O
盐酸	<36	√			√	√
氟氟酸	35	√			√	×
醋酸	<80	√			√	O
氢氧化钠	100	√			√	√
重铬酸钾	25	√			√	√
溴水		√			O	×
乙醇		√			√	√
丙酮		×			O
四氯乙烷		O			O	×
氟利昂22		√			O	O
漂白液	CL13%	√			O	O
电镀液		√			O	×
照相液		√			√	√

介质名称	浓度	不锈钢		浓度	陶瓷
介质名称	%	25℃	50℃	%	25℃	80℃
硫酸	＜5	√	X		V	V
硝酸	7070	V	√		V	V
盐酸		X			V	V
氟氟酸		X		0~100	X
醋酸	<20	√	√		V	V
氢氧化钠	70	√	√		0	X
重铬酸钾	40~60	V	V	10~20	V	V
溴水		0			V	V
乙醇		V	√		V	V
丙酮		V	V		V
四氯乙烷	50	V	V		V	V
氟利昂22		V			V	V
漂白液	C112%	X			V	V
电镀液					V	V
照相液		V			V	V

符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。

友情提醒：

一、①CQ型防爆不锈钢磁力泵产品名称 ②CQ型防爆不锈钢磁力泵型号 ③CQ型防爆不锈钢磁力泵规格口径 ④CQ型防爆不锈钢磁力泵工作扬程 ⑤CQ型防爆不锈钢磁力泵水泵材质 ⑥CQ型防爆不锈钢磁力泵连接方式 ⑦CQ型防爆不锈钢磁力泵工作流量 ⑧CQ型防爆不锈钢磁力泵工作温度 ⑨CQ型防爆不锈钢磁力泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
