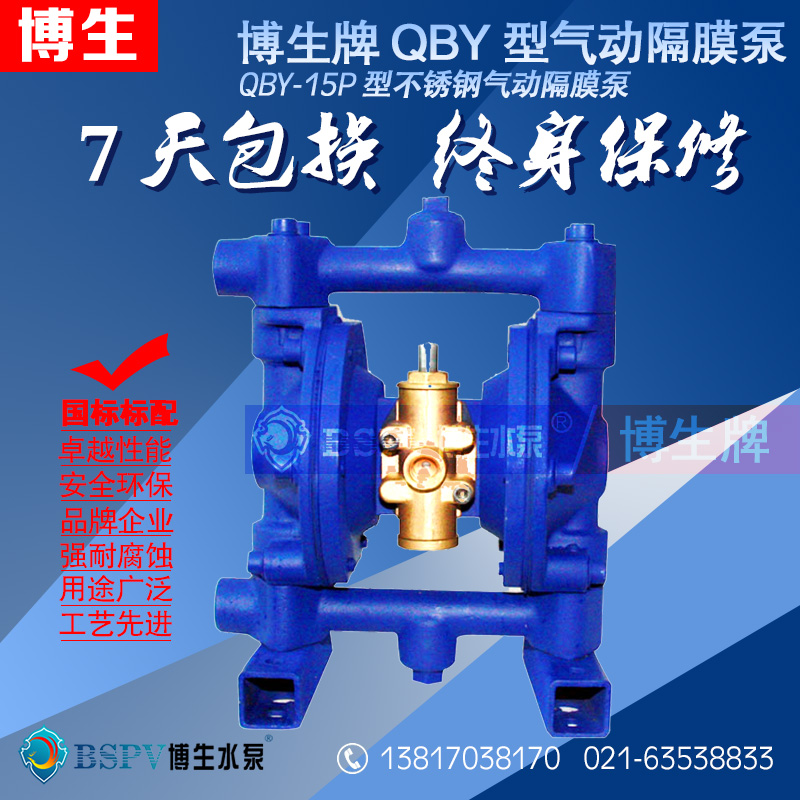

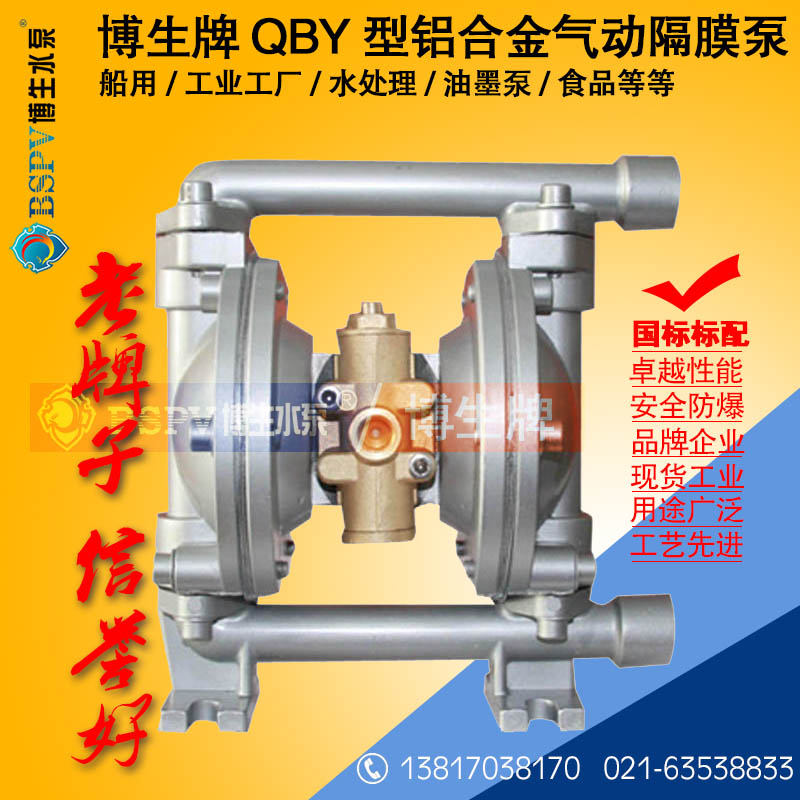

QBY型小口径气动隔膜泵

产品概述:

博生公司生产小口径（10~40mm）的隔膜泵。五种材质：铝合金、铸铁、不锈钢、工程塑料、衬里(衬胶隔膜泵,衬氟隔膜泵)。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。 　　该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。

型号意义:

使用范围:

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。 2.泵吸油漆、树胶、颜料。 3.粘合剂和胶水、全部种类可用泵吸取。 4.各种瓦、瓷、砖器及陶器釉浆。 5.油井钻好后，用泵吸沉积物及灌浆。 6.泵吸各种乳剂和填料。 7.泵吸各种污水。 8.用泵为油轮，驳船清仓吸取仓内污水。 9.啤酒花及发酵粉稀浆、糖浆、糖蜜。 10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。 11.各种橡胶浆。 12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。 13.各种剧毒、易燃、易挥发液体。 14.各种强酸、强碱、强腐蚀液体。 15.各种高温液体最高可耐150℃。 16.作为各种固液体分离设备的前级送压装置.

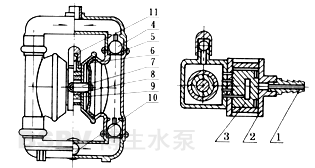

结构说明:

1 进气口 6 隔膜片 11 排气口 2 配气阀体 7 连杆     3 配气阀 8 连杆铜套     4 圆球 9 中间支架     5 球座 10 泵进口

性能参数:

型　号　 流量 m3/h 扬程 m 出口压力 kgf/cm2 吸程 m 最大允许 通过颗粒 φ(mn) 最大供气压 Kgf/cm2 最大空气 消耗量 m3/min 上 图 QBY-10 0～0.8 0～50 6 5 1 7 0.3  上图 QBY-15 0～1 0～50 6 5 1 7 0.3  下图 QBY-25 0～2.4 0～50 6 7 2.5 7 0.6  下图 QBY-40 0～8 0～50 6 7 4.5 7 0.6

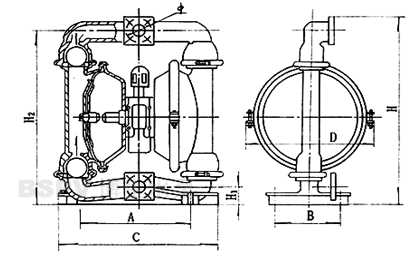

安装尺寸:

型号 A B C D H H1 H2 Φ 底肢 螺栓 泵进口尺寸 泵出口尺寸 进气口 外径 重量 (kg) QBY-10 140 - 180 150 225 18 200 - Φ8 3/8"(丝扣) 3/8"(丝扣) 8 7 QBY-15 140 - 180 150 225 18 200 - Φ8 1/2"(丝扣) 1/2"(丝扣) 8 7 QBY-25 220 170 365 200 480 45 460 - Φ10 1"(丝扣) 1"(丝扣) 10 20 QBY-40 220 170 365 250 480 45 460 - Φ10 11/2"(丝扣) 11/4"(丝扣) 10 24

  友情提醒：
一、①QBY型小口径气动隔膜泵产品名称 ②QBY型小口径气动隔膜泵型号 ③QBY型小口径气动隔膜泵规格口径 ④QBY型小口径气动隔膜泵工作扬程 ⑤QBY型小口径气动隔膜泵水泵材质 ⑥QBY型小口径气动隔膜泵连接方式 ⑦QBY型小口径气动隔膜泵工作流量 ⑧QBY型小口径气动隔膜泵工作温度 ⑨QBY型小口径气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
