YG型系列防爆管道油泵

产品概述:

博生牌YG型管道油泵的设计制造符合美国石油学会API610《一般炼厂用离心泵标准》和GB3215-82《炼厂、化工及石油化工流程用离心泵通技术条件》的有关规定。 1、可以不建泵房，在室外工作。 2、进出口法兰在同一中心线上，可直接安装在管道上，立式结构机泵一体，占地面积小，安装方便。 3、采用优质机械密封，轴端无泄漏，有效地减少了泵房的油气含量，改善了工作环境，提高泵高工作的安全可靠性。 4、关键零部件选用优质新型材料，根据输送介质的腐蚀性和温度要求，提高了泵的工作可靠性和使用寿命。 5、选用防爆等级为dIIBT4的EX防爆电动机，具有优良的防爆性能。   离心泵/管道泵  http://www.bspv.cn/shui_9.html

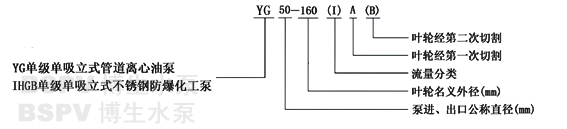

型号意义:

使用范围:

该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。     介质温度为-20℃～80℃。适用于油库、油站、化工、矿山、石化、企事业单位等。

结构说明:

1 泵体 6 防气阀 2 叶轮螺母 7 泵盖 3 叶轮 8 轴 4 机械密封 9 防爆电机 5 挡水圈

性能参数:

型号 Model 流量 Flow (m3/h) 扬程Head (m) 转速 Speed (r/min) 功率 Power (KW) 电压Voltage (V) 汽蚀余量NPSHr 重量Weight (kg) 20YG-160 2 32 2900 0.75 380 2.3　 38 25YG-125 3 20 ＂ 0.75 ＂ 2.3 35 25YG-160 3 32 ＂ 1.1 ＂ 2.3　 44 25YG-160A 2.6 25 ＂ 0.75 ＂ 2.3 40 32YG-125 4.5 20 ＂ 0.75 ＂ 2.3 38 32YG-160 4.5 32 ＂ 1.5 ＂ 2.3 49 32YG-160A 4 25 ＂ 1.1 ＂ 2.3 43 32YG-200 4.5 50 ＂ 3 ＂ 2.3 68 32YG-200A 4 40 ＂ 2.2 ＂ 2.3 58 40YG-100 6.3 12.5 ＂ 0.75 ＂ 2.3 36 40YG-125 6.3 20 ＂ 1.1 ＂ 2.3 45 40YG-125A 5.5 16 ＂ 0.75 ＂ 2.3 38 40YG-160 6.3 32 ＂ 2.2 ＂ 2.3 52 40YG-160A 5.5 25 ＂ 1.5 ＂ 2.3 42 40YG-200 6.3 50 ＂ 4 ＂ 2.3 79 40YG-200A 5.5 40 ＂ 3 ＂ 2.3 67 40YG-250 6.3 80 ＂ 7.5 ＂ 2.3 123 40YG-250A 5.5 65 ＂ 5.5 ＂ 2.3 115 40YG-100(I) 12.5 12.5 ＂ 0.75 ＂ 2.3 40 40YG-125(I) 12.5 20 ＂ 1.5 ＂ 2.3 47 40YG-125(I)A 10.5 16 ＂ 1.1 ＂ 2.3 40 40YG-160(I) 12.5 32 ＂ 3 ＂ 2.3 67 40YG-160(I)A 10.5 25 ＂ 2.2 ＂ 2.3 56 40YG-200(I) 12.5 50 ＂ 5.5 ＂ 2.3 110 40YG-200(I)A 10.5 40 ＂ 4 ＂ 2.3 88 40YG-250(I) 12.5 80 ＂ 11 ＂ 2.3 175 40YG-250(I)A 10.5 65 ＂ 7.5 ＂ 2.3 125 50YG-100 12.5 12.5 ＂ 0.75 ＂ 2.3 39 50YG-125 12.5 20 ＂ 1.5 ＂ 2.3 49 50YG-125A 10.5 16 ＂ 1.1 ＂ 2.3 42 50YG-160 12.5 32 ＂ 3 ＂ 2.3 68 50YG-160A 10.5 25 ＂ 2.2 ＂ 2.3 58 50YG-200 12.5 50 ＂ 5.5 ＂ 2.3 108 50YG-200A 10.5 40 ＂ 4 ＂ 2.3 88 50YG-250 12.5 80 ＂ 11 ＂ 2.3 175 50YG-250A 10.5 65 ＂ 7.5   2.3 125 50YG-100(I) 25 12.5 ＂ 1.5 ＂ 2.5 55 50YG-100(I)A 20 10 ＂ 1.1 ＂ 2.5 48 50YG-125(I) 25 20 ＂ 2.2 ＂ 2.5 76 50YG-125(I)A 20 16 ＂ 1.5 ＂ 2.5 66 50YG-160(I) 25 32 ＂ 4 ＂ 2.5 85 50YG-160(I)A 20 25 ＂ 3 ＂ 2.5 84 50YG-200(I) 25 50 ＂ 7.5 ＂ 2.5 146 50YG-200(I)A 20 40 ＂ 5.5 ＂ 2.5 144 50YG-250(I) 25 80 ＂ 15 ＂ 2.5 193 50YG-250(I)A 20 65 ＂ 11 ＂ 2.5 182 50YG-315(I) 25 125 ＂ 30 ＂ 2.5 330 50YG-315(I)A 20 100 ＂ 22 ＂ 2.5 270

型号 Model 流量 Flow (m3/h) 扬程Head (m) 转速 Speed (r/min) 功率 Power (KW) 电压Voltage (V) 汽蚀余量NPSHr 重量 Weight (kg) 65YG-100 25 12.5 2900 1.5 380 2.5　 54 65YG-100A 20 8 ＂ 1.1 ＂ 2.5　 48 65YG-125 25 20 ＂ 2.2 ＂ 2.5　 68 65YG-125A 20 16 ＂ 1.5 ＂ 2.5　 58 65YG-160 25 32 ＂ 4 ＂ 2.5　 85 65YG-160A 20 25 ＂ 3 ＂ 2.5　 72 65YG-200 25 50 ＂ 7.5 ＂ 2.5　 116 65YG-200A 20 40 ＂ 5.5 ＂ 2.5 106 65YG-250 25 80 ＂ 15 ＂ 2.5 192 65YG-250A 20 65 ＂ 11 ＂ 2.5 180 65YG-315 25 125 ＂ 30 ＂ 2.5 340 65YG-315A 20 100 ＂ 22 ＂ 2.5 325 65YG-100(I) 50 12.5 ＂ 3 ＂ 3.0 74 65YG-100(I)A 44 10 ＂ 2.2 ＂ 3.0 64 65YG-125(I) 50 20 ＂ 5.5 ＂ 3.0 116 65YG-125(I)A 44 16 ＂ 4 ＂ 3.0 95 65YG-160(I) 50 32 ＂ 7.5 ＂ 3.0 118 65YG-160(I)A 44 28 ＂ 5.5 ＂ 3.0 108 65YG-160(I)B 40 24 ＂ 4 ＂ 3.0 88 65YG-200(I) 50 50 ＂ 15 ＂ 3.0 190 65YG-200(I)A 44 44 ＂ 11 ＂ 3.0 180 65YG-200(I)B 40 28 ＂ 7.5 ＂ 3.0 130 65YG-250(I) 50 80 ＂ 22 ＂ 3.0 260 65YG-250(I)A 44 70 ＂ 18.5 ＂ 3.0 218 80YG-100 50 12.5 ＂ 3 ＂ 3.0 74 80YG-100A 44 10 ＂ 2.2 ＂ 3.0 64 80YG-125 50 20 ＂ 5.5 ＂ 3.0 110 80YG-125A 44 16 ＂ 4 ＂ 3.0 90 80YG-160 50 32 ＂ 7.5 ＂ 3.0 120 80YG-160A 44 28 ＂ 5.5 ＂ 3.0 118 80YG-160B 40 24 ＂ 4 ＂ 3.0 18 80YG-200 50 50 ＂ 15 ＂ 3.0 186 80YG-200A 44 44 ＂ 11 ＂ 3.0 176 80YG-200B 40 38 ＂ 7.5 ＂ 3.0 126 80YG-250 50 80 ＂ 22 ＂ 3.0 260 80YG-250A 44 70 ＂ 18.5 ＂ 3.0 220 80YG-250B 40 60 ＂ 15 ＂ 3.0 200 80YG-315 50 125 ＂ 37 ＂ 3.0 380 80YG-315A 44 113 ＂ 37 ＂ 3.0 376 80YG-315B 40 101 ＂ 30 ＂ 3.0 358 80YG-350 50 150 ＂ 55 ＂ 3.0 530 80YG-350A 44 142 ＂ 45 ＂ 3.0 420 80YG-350B 40 135 ＂ 37 ＂ 3.0 360 80YG-100(I) 100 12.5 ＂ 5.5 ＂ 4.5 118 80YG-100(I)A 88 10 ＂ 4 ＂ 4.5 88 80YG-125(I) 100 20 ＂ 11 ＂ 4.5 174 80YG-125(I)A 88 16 ＂ 7.5 ＂ 4.5 125 80YG-160(I) 100 32 ＂ 15 ＂ 4.5 190

型号 Model 流量 Flow (m3/h) 扬程 Head (m) 转速 Speed (r/min) 功率 Power (KW) 电压 Voltage (V) 汽蚀余量 NPSHr 4.5重量 Weight (kg) 150YG-250B 140 60 2900 37 380 3.0 280 150YG-315 160 125 ＂ 90 ＂ 3.5 440 150YG-315A 150 113 ＂ 75 ＂ 3.5 360 150YG-315B 140 101 ＂ 55 ＂ 3.5 350 150YG-350 160 150 ＂ 110 ＂ 4.5 990 150YG-350A 150 142 ＂ 90 ＂ 4.5 740 150YG-350B 140 135 ＂ 75 ＂ 4.5 720 150YG-200(I) 200 12.5 1450 11 ＂ 4.5 265 150YG-200(I)A 176 10 ＂ 7.5 ＂ 4.5 260 150YG-250(I) 200 20 ＂ 18.5 ＂ 4.5 725 150YG-250(I)A 176 17 ＂ 15 ＂ 4.5 585 150YG-315(I) 200 32 ＂ 30 ＂ 4.5 980 150YG-315(I)A 176 28 ＂ 22 ＂ 4.5 730 150YG-315(I)B 160 24 ＂ 18.5 ＂ 4.5 710 150YG-400(I) 200 50 ＂ 45 ＂ 4.5 520 150YG-400(I)A 176 44 ＂ 37 ＂ 3.5 480 150YG-400(I)B 160 38 ＂ 30 ＂ 3.5 470 200YG-200 200 12.5 ＂ 11 ＂ 3.5 385

  友情提醒：
一、①YG型系列防爆管道油泵产品名称 ②YG型系列防爆管道油泵型号 ③YG型系列防爆管道油泵规格口径 ④YG型系列防爆管道油泵工作扬程 ⑤YG型系列防爆管道油泵水泵材质 ⑥YG型系列防爆管道油泵连接方式 ⑦YG型系列防爆管道油泵工作流量 ⑧YG型系列防爆管道油泵工作温度 ⑨YG型系列防爆管道油泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
