GDL型立式多级管道泵

产品概述:

博生牌GDL型立式多级管道泵 是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。使用温度:≤100℃,压力≤0.6MPa(16kg/cm2)。 离心泵/管道泵  http://www.bspv.cn/shui_9.html

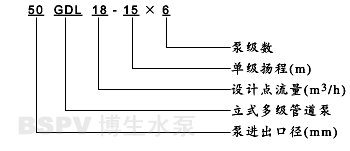

型号意义:

使用范围:

立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工 业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环 增压及设备配套等。 适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热 水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。 适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。

结构说明:

1 泵体 11 联轴器 2 拉紧螺栓 12 联接座 3 外筒 13 气嘴 4 叶轮 14 机械密封 5 叶轮挡套 15 轴 6 轴套 16 中段 7 密封垫 17 轴套螺母 8 螺母 18 轴瓦 9 销 19 回水管部件 10 电机

性能参数:

型号 流量(m3/h) 扬程(m) 吸程(m) 电机功率(kw) 25GDL2-12×3 2 36 7.5 1.1 25GDL2-12×4 48 1.1 25GDL2-12×5 60 1.5 25GDL2-12×6 72 1.5 25GDL2-12×7 84 2.2 25GDL2-12×8 96 2.2 25GDL2-12×9 108 2.2 25GDL2-12×10 120 3 25GDL2-12×11 132 3 25GDL2-12×12 144 3 25GDL4-11×3 4 33 1.1 25GDL4-11×4 44 1.5 25GDL4-11×5 55 2.2 25GDL4-11×6 66 2.2 25GDL4-11×7 77 3 25GDL4-11×8 88 3 25GDL4-11×9 99 3 25GDL4-11×10 110 4 25GDL4-11×11 121 4 25GDL4-11×12 132 4 25GDL4-11×13 143 4 40GDL6-12×3 6 36 1.5 40GDL6-12×4 48 2.2 40GDL6-12×5 60 2.2 40GDL6-12×6 72 3 40GDL6-12×7 84 3 40GDL6-12×8 96 4 40GDL6-12×9 108 4 40GDL6-12×10 120 4 40GDL6-12×11 132 5.5 40GDL6-12×12 144 5.5 50GDL12-15×2 12 30 7 2.2 50GDL12-15×3 45 3 50GDL12-15×4 60 4 50GDL12-15×5 75 5.5 50GDL12-15×6 90 5.5 50GDL12-15×7 105 7.5 50GDL12-15×8 120 75 50GDL12-15×9 135 11 50GDL12-15×10 150 11 50GDL18-15×3 18 45 4 50GDL18-15×4 60 5.5 50GDL18-15×5 75 7.5 50GDL18-15×6 90 7.5 50GDL18-15×7 105 11 50GDL18-15×8 120 11 50GDL18-15×9 135 15 50GDL18-15×10 150 15 65GDL24-12×2 24 24 6 3 65GDL24-12×3 36 4 65GDL24-12×4 48 5.5 65GDL24-12×5 60 7.5 65GDL24-12×6 72 7.5 6S5GDL24-12×7 84 11 65GDL24-12×8 96 11 65GDL24-12×9 108 15 65GDL24-12×10 120 15 80GDL36-12×2 36 24 5.5 4 80GDL36-12×3 36 5.5 80GDL36-12×4 48 7.5 80GDL36-12×5 60 11 80GDL36-12×6 72 11 80GDL36-12×7 84 15 80GDL36-12×8 96 15 80GDL36-12×9 108 18.5 80GDL36-12×10 120 18.5 80GDL54-14×2 54 28 5 7.5 80GDL54-14×3 42 11 80GDL54-14×4 56 15 80GDL54-14×5 70 18.5 80GDL54-14×6 84 18.5 80GDL54-14×7 98 22 100GDL72-14×2 72 28 4.5 11 100GDL72-14×3 42 15 100GDL72-14×4 56 18.5 100GDL72-14×5 70 22 100GDL72-14×6 84 30 100GDL72-14×7 98 30

  友情提醒：
一、①GDL型立式多级管道泵产品名称 ②GDL型立式多级管道泵型号 ③GDL型立式多级管道泵规格口径 ④GDL型立式多级管道泵工作扬程 ⑤GDL型立式多级管道泵水泵材质 ⑥GDL型立式多级管道泵连接方式 ⑦GDL型立式多级管道泵工作流量 ⑧GDL型立式多级管道泵工作温度 ⑨GDL型立式多级管道泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
