产品描述 Product Description

产品概述:

　　博生牌GC型水泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。本型水泵扬程在46m～576m时,流量为6m～55m3/h,液体的最高温度低于110℃。适合于锅炉给水,工厂及城市给水之用。水泵配用Y型电动机。
用途：适合于锅炉给水，矿山排水、工厂及城市给水
结构特点：GC型水泵是卧式、单吸多级、分段式离心泵
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体
驱动方式：电动机驱动
流量范围：6mз/h -55mз/h
扬程范围：46m-430m

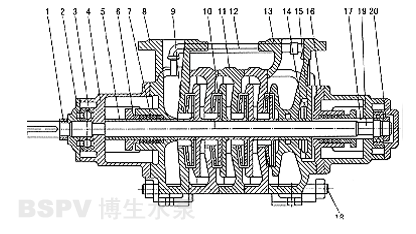

结构说明:

1	轴套螺母	2	轴承盖
3	轴承	4	轴承体
5	轴承甲	6	填料压盖
7	填料环	8	进水段
9	密封环	10	叶轮
11	中段	12	回水管
13	出水段	14	科衡环
15	平衡盘	16	尾盖
17	轴套乙	18	拉紧螺栓
19	轴	20	园螺母

性能参数:

型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	功率（KW）
型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	轴功率	电机功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	49	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11.0
2GC-5×4	10	128	2950	39.6	8.8	15.0
2GC-5×5	10	160	2950	39.6	11.0	15.0
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22.0
2GC-5×8	10	256	2950	39.6	17.6	30.0
2GC-5×9	10	288	2950	39.6	19.8	7.5
2.5GC-6×2	15	62	2950	43.7	5.8	11.0
2.5GC-6×2	20	54	2950	47.4	6.2	11.0
2.5GC-6×3	15	93	2950	43.7	8.7	15.0
2.5GC-6×3	20	81	2950	47.4	9.3	15.0
2.5GC-6×4	15	124	2950	43.7	11.6	22.0
2.5GC-6×4	20	108	2950	47.4	12.4	22.0
2.5GC-6×5	15	155	2950	43.7	14.5	22.0
2.5GC-6×5	20	135	2950	47.4	15.5	22.0
2.5GC-6×6	15	186	2950	43.7	17.4	30.0
2.5GC-6×6	20	162	2950	47.4	18.6	30.0
2.5GC-6×7	15	217	2950	43.7	20.2	30.0
2.5GC-6×7	20	189	2950	47.4	21.7	30.0
2.5GC-6×8	15	248	2950	43.7	23.2	37.0
2.5GC-6×8	20	216	2950	47.4	24.8	37.0
2.5GC-6×9	15	279	2950	43.7	26.1	22
2.5GC-6×9	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

友情提醒：
一、①GC型多级锅炉给水泵.产品名称 ②GC型多级锅炉给水泵.型号 ③GC型多级锅炉给水泵.规格口径 ④GC型多级锅炉给水泵.工作扬程 ⑤GC型多级锅炉给水泵.水泵材质 ⑥GC型多级锅炉给水泵.连接方式 ⑦GC型多级锅炉给水泵.工作流量 ⑧GC型多级锅炉给水泵.工作温度 ⑨GC型多级锅炉给水泵.是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，并为您提供说明书下载，水泵样本下载由我们的水泵专家为您审核把关。
感谢您访问我公司的网站【】，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
