产品描述 Product Description

产品概述:

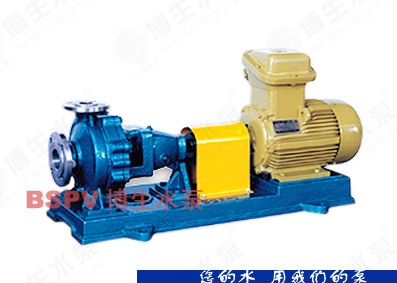

    博生牌IH型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
    IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。
    该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
    IH型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

    1、IH化工泵为单级单吸悬臂式离心泵。其标记，额定性能点和尺寸等效采用国际标准ISO2858-1975（E）、是机械工业部确定取代F型耐腐蚀离心泵的节能，更新换代产品。能满足化工流程中输送有些粘度类似于水的液体。
    2、泵输送介质温度一般为-20-105°C，必要时采用适当冷却措施，输送的介质温度可更高。
    3、泵的最高工作压力按16bar设计。
    4、本系列泵的性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m.
    5、根据所输送介质对泵腐蚀的情况，用户可选用相适应的触液部分的材质。泵与介质接触的主要零件材质如下表所示：
    6、除下表所列材质外，允许用户选用其他所需的适合本系列泵生产的材质，材料及其代号原则上应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材料代号（如行业和本企业的规定）。
    7、材质  ZG1CrNi9   ZG1Cr18Ni9   ZG0Cr18Ni12   ZG1Cr18Ni12   ZG1Cr18Mn13

型号意义:

使用范围:

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

结构说明:

1	泵体	6	叶轮螺母
2	泵盖	7	垫圈
3	叶轮	8	轴套
4	轴	9	填料环
5	密封圈	10	填料
		11	悬架

性能参数:

型号	流量 m^з/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
型号	流量 m^з/h	扬程 m	转速 r/min	电机功率 KW	吸入	排出
50-32-125	12.5	20	2900	2.2	50	32
50-32-125	6.3	5	1450	0.55	50	32
50-32-160	12.5	32	2900	3	50	32
50-32-160	6.3	8	1450	0.55	50	32
50-32-200	12.5	50	2900	0.5	50	32
50-32-200	6.3	12.5	1450	0.75	50	32
50-32-250	12.5	80	2900	11	50	32
50-32-250	6.3	20	1450	1.5	50	32
65-50-125	25	20	2900	3	65	50
65-50-125	12.5	5	1450	0.55	65	50
65-50-160	25	32	2900	5.5	65	50
65-50-160	12.5	8	1450	0.75	65	50
65-40-200	25	50	2900	7.5	65	40
65-40-200	12.5	12.5	1450	1.1	65	40
65-40-250	25	80	2900	15	65	40
65-40-250	12.5	20	1450	2.2	65	40
65-40-315	25	125	2900	30	65	40
65-40-315	12.5	32	1450	4	65	40
80-65-125	50	20	2900	5.5	80	65
80-65-125	25	5	1450	0.75	80	65
80-65-160	50	32	2900	7.5	80	65
80-65-160	25	8	1450	1.5	80	65
80-50-200	50	50	2900	15	80	50
80-50-200	25	12.5	1450	2.2	80	50
80-50-250	50	80	2900	22	80	50
80-50-250	25	20	1450	3	80	50
80-50-315	50	125	2900	37	80	50
80-50-315	25	32	1450	5.5	80	50
100-80-125	100	20	2900	11	100	80
100-80-125	50	5	1450	1.5	100	80
100-80-160	100	32	2900	15	100	80
100-80-160	50	8	1450	2.2	100	80
100-65-200	100	50	2900	22	100	65
100-65-200	50	12.5	1450	4	100	65
100-65-250	100	80	2900	37	100	65
100-65-250	50	20	1450	5.5	100	65
100-65-315	100	125	2900	75	100	65
100-65-315	50	32	1450	11	100	65
125-100-200	200	50	2900	45	125	100
125-100-200	100	12.5	1450	7.5	125	100
125-100-250	200	80	2900	75	125	100
125-100-250	100	20	1450	11	125	100
125-100-315	200	125	2900	110	125	100
125-100-315	100	32	1450	15	125	100
125-100-400	100	50	1450	30	125	100
150-125-250	200	20	1450	18.5	150	125
150-125-315	200	32	1450	30	150	125
150-125-400	200	50	1450	45	150	125
200-150-250	400	20	1450	37	200	150
200-150-315	400	32	1450	55	200	150
200-150-400	400	50	1450	90	200	150
