2XZ直联型旋片式真空泵

产品概述:

博生牌2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。 2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。 2XZ型泵具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ－8无）和防止油封漏油污染场地的措施。

型号意义:

使用范围:

1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。 2、泵进气口连续敞通大气运转，不得超过三分钟。 3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。 4、泵不得作压缩泵或输送泵用。 5、泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333Pa的条件下允许长期连续运转。 6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。 7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。 8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4／5高度为宜。 9、泵油采用清洁的SY1634－701号真空泵油。 10、泵可在通大气或任何真空度下一次起动。XZ－1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。

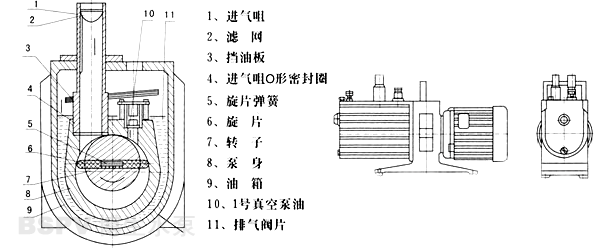

结构说明:

性能参数:

型 号     2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 抽气速度(升/秒)           0.25         0.5 1 2 4   极限真空(Pa) 气镇关 6.7×10-2 气镇开 1.33   转 速(转/分) 1400 工作电压(伏) 220 220 380/220 380/220 380/220 电动功率(千瓦)  0.12 0.18 0.25 0.37 0.55 进气口直径(毫米) φ10 φ19 φ19 φ25 φ25 用油量(升)  0.4 0.4 0.4 0.48 0.55 泵油温升(℃) ≤40 ℃ 外形尺寸 长 400 445 445 478 518 宽          125            125 125 148 148 高 224 256 256 277 277 产品重量(公斤) 15 19 20 22 25
